Paprasta linija turi bent du traukos taškus, galinius ir vidurio taškus, apskritimas irgi du centro tašką ir ketvirtinius - kvadrantinius taškus. Autocad gali mums padėti labai greitai surasti šiuos taškus.

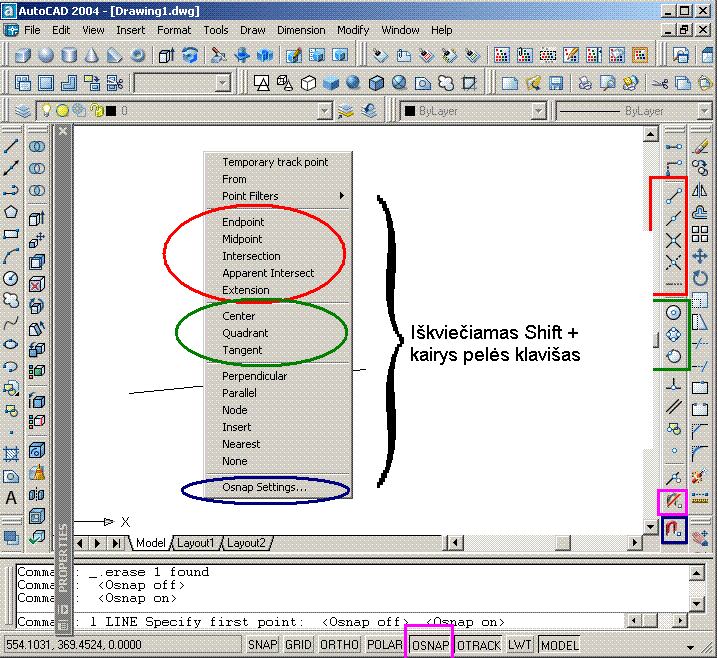

Čia kalbėsiu apie pagalbinę priemonę SNAP ir jos nustatymus. Pradėkime nuo aiškinamojo paveikslo:
OBJECT SNAP meniu esantis mano paveiksle dešinėje yra tas pats kaip ir iškviestas su pele ant darbinio-braižomo fono palaikius shift klavišą + pelės kairys klavišas. Iškviestasis meniu ir dešinėje esančios piktogramos (ikonos) atlieka identiškas funkcijas (aš jas sužymėjau spalvomis) t.y. jei nėra SNAP nustatymų tai braižant ir norint rištis prie tam tikrų objektų taškų mes galime rinktis pagalbinę SNAP funkciją.iš iškviečiamo pelės meniu arba iš piktogramų.
Šioje nuorodoje rasite kaip iškviesti piktogramas (ikonas)
Bet visada yra patogiau iš anksto nustatyti objektų rišties - traukos taškus, kurie mano paveiksle pažymėti mėlyna spalva. Iššoks sekantis meniu:
Čia matome sekančius traukos taškus:
Endpoint - galiniai taškai x----------x taikomi tiesioms linijoms, atkarpoms
Midpoint - per pusią padalinto objekto taškai --------x--------- taikomi tiesioms linijoms, atkarpoms
Center - centro taškas, taikomas apskritimams.
Node - taikoma tik taškui.
Quadrant - kvadrantas, taikoma tik apskritimui.
Intersection - susikirtimas, dviem linijoms susikirtus jų kirtimosi vietai surasti.
Extension - tąsoje, norint vieną liniją "pritempti" prie kitos, taikoma linijoms.
Insertion - įterpimo pririšimo taškas, taikoma tik tekstams, blokams, atributams.
Perpendicular - statmenai, piešti liniją statmenai į kitą objektą, taikoma linijoms, apskritimas arkoms.
Tangent - liestinė, taikoma apskritimams arkoms, elipsėms, splainams kad linija liestu taikoma objektą liestine,
Nearest - artimiausias bet kokiam objektui ant bet kurio jo vietos, bet kur vienu žodžiu.
Apparent intersection - taikoma trimačiams objektams surasti jų kirtimosi taškus, liniją.
Parallel - lygiagrečiai jei norma esamai linijai nupiešti lygiagrečią liniją
Įsijungus SNAP pagalbinę priemonę dar galime "bėgioti" per objekto rišaties taškus su TAB klavišu, užplaukus su pele ant objekto spaudinėkite tab klavišą ir esant įjungtiems rišaties taškams programa rodys iš eilės galimus rišaties pririšimo taškus.
Įjungti išjungti snap`ą galima su F3 arba pirmame paveiksle parodyta violetine spalva.
Čia kalbėsiu apie pagalbinę priemonę SNAP ir jos nustatymus. Pradėkime nuo aiškinamojo paveikslo:
OBJECT SNAP meniu esantis mano paveiksle dešinėje yra tas pats kaip ir iškviestas su pele ant darbinio-braižomo fono palaikius shift klavišą + pelės kairys klavišas. Iškviestasis meniu ir dešinėje esančios piktogramos (ikonos) atlieka identiškas funkcijas (aš jas sužymėjau spalvomis) t.y. jei nėra SNAP nustatymų tai braižant ir norint rištis prie tam tikrų objektų taškų mes galime rinktis pagalbinę SNAP funkciją.iš iškviečiamo pelės meniu arba iš piktogramų.
Šioje nuorodoje rasite kaip iškviesti piktogramas (ikonas)
Bet visada yra patogiau iš anksto nustatyti objektų rišties - traukos taškus, kurie mano paveiksle pažymėti mėlyna spalva. Iššoks sekantis meniu:
Čia matome sekančius traukos taškus:
Endpoint - galiniai taškai x----------x taikomi tiesioms linijoms, atkarpoms
Midpoint - per pusią padalinto objekto taškai --------x--------- taikomi tiesioms linijoms, atkarpoms
Center - centro taškas, taikomas apskritimams.
Node - taikoma tik taškui.
Quadrant - kvadrantas, taikoma tik apskritimui.
Intersection - susikirtimas, dviem linijoms susikirtus jų kirtimosi vietai surasti.
Extension - tąsoje, norint vieną liniją "pritempti" prie kitos, taikoma linijoms.
Insertion - įterpimo pririšimo taškas, taikoma tik tekstams, blokams, atributams.
Perpendicular - statmenai, piešti liniją statmenai į kitą objektą, taikoma linijoms, apskritimas arkoms.
Tangent - liestinė, taikoma apskritimams arkoms, elipsėms, splainams kad linija liestu taikoma objektą liestine,
Nearest - artimiausias bet kokiam objektui ant bet kurio jo vietos, bet kur vienu žodžiu.
Apparent intersection - taikoma trimačiams objektams surasti jų kirtimosi taškus, liniją.
Parallel - lygiagrečiai jei norma esamai linijai nupiešti lygiagrečią liniją
Įsijungus SNAP pagalbinę priemonę dar galime "bėgioti" per objekto rišaties taškus su TAB klavišu, užplaukus su pele ant objekto spaudinėkite tab klavišą ir esant įjungtiems rišaties taškams programa rodys iš eilės galimus rišaties pririšimo taškus.
Įjungti išjungti snap`ą galima su F3 arba pirmame paveiksle parodyta violetine spalva.
