Pirmiausia reikės visas linijas paversti į pline's. Bet prieš tai sutvarkyti kad linijos tvarkingai jungtusi (su trim, extend), ta galima patikrinti su "HATCH" jei nesihečiuoja reiškia netvarkingos linijos, reik tvarkyti, tuomet galime konvertuoti linijas. Komanda "PEDIT" nurodome pirma liniją ant mūsų dvimačio kūno. Tuomet programa paklaus "Do you want to turn it into one?" taip norime Y arba enter o tada programa klausia "Enter an option [Close/joint/width/edit vertex/fit/spline/decurve/ltype gen/undo]:" įvedam "J" ta prasme join ir enter, pažymime visus objektus ir dar karta enter.
Tuomet darome "EXTRUDE" pažymime naujasias plines, tada gauname pranešimą "Specify height of extrusion or path:" nurodome 500 o į "Specify angle of taper for extrusion" nurodome 0.

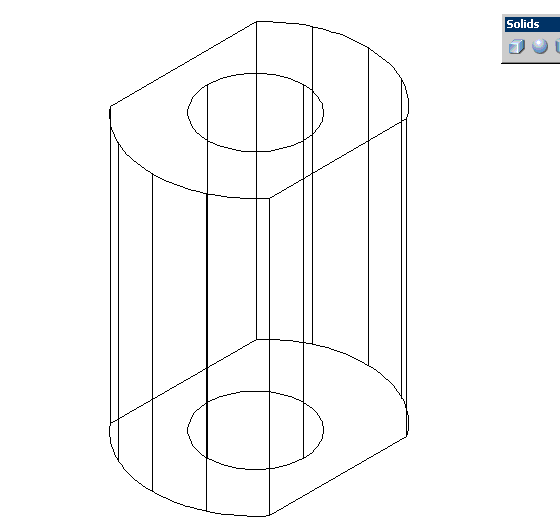

rezultatas turėtu buti panašus:
